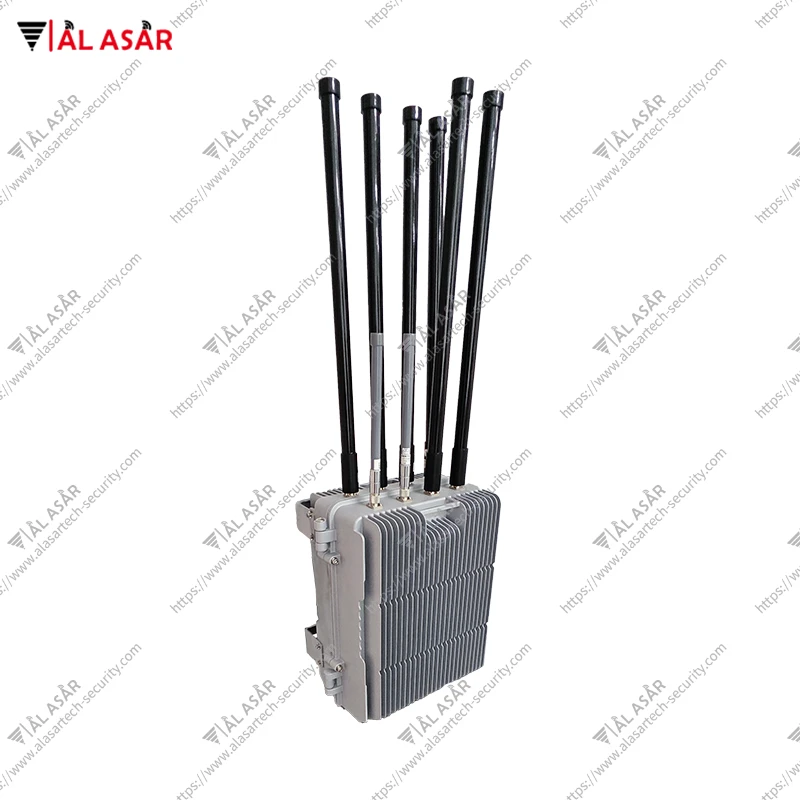

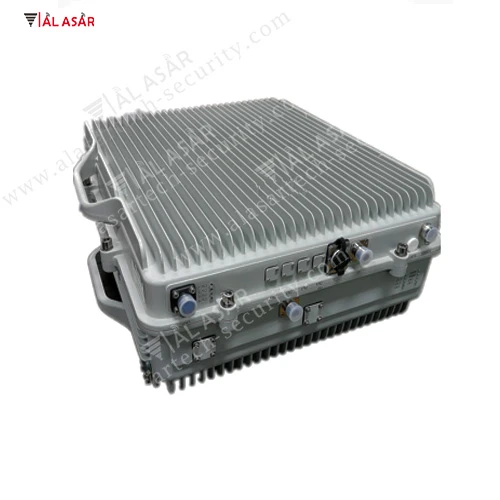

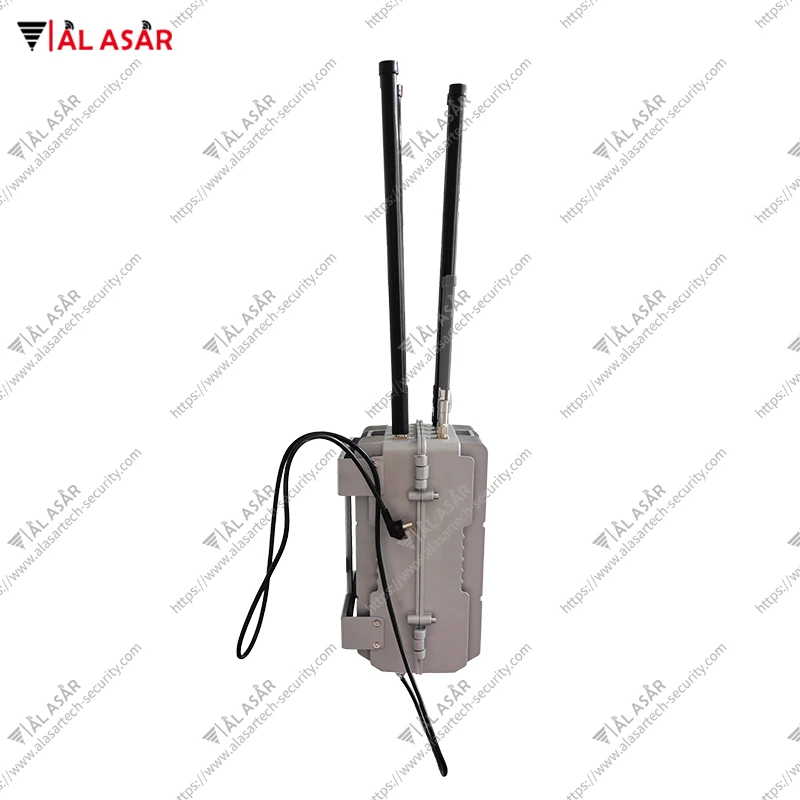

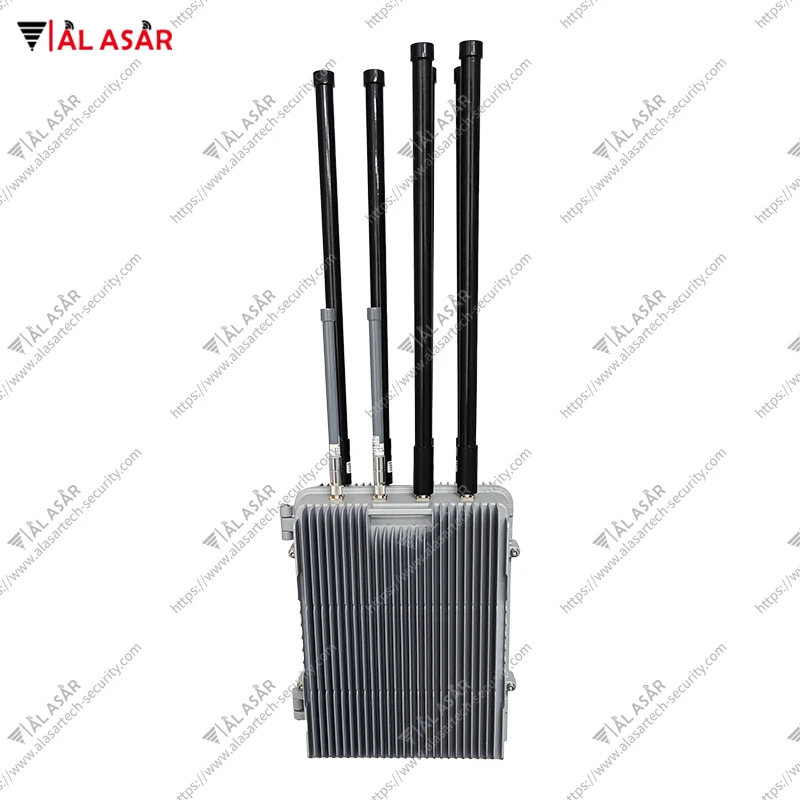

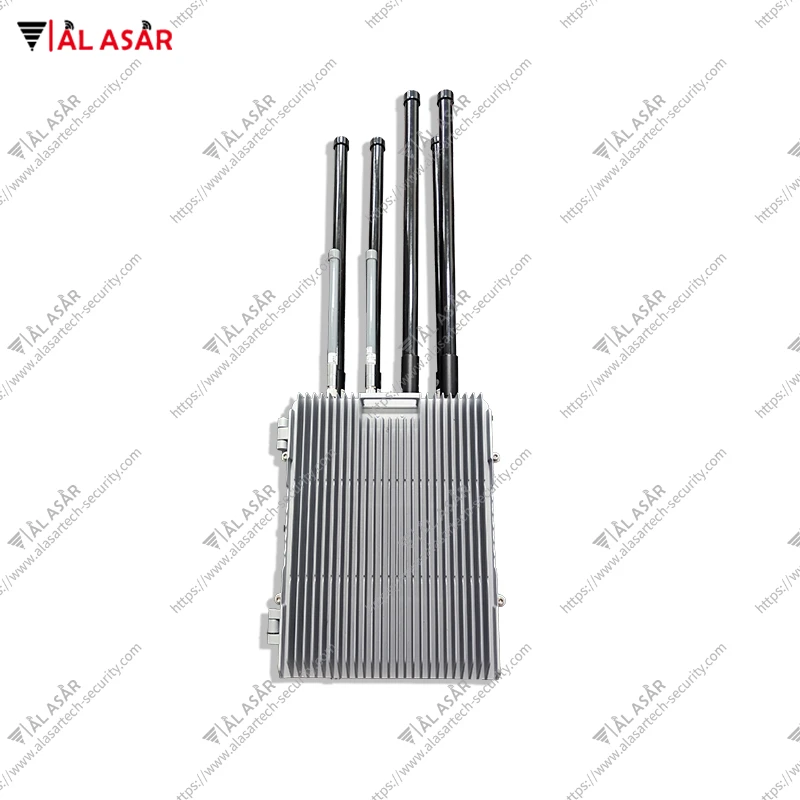

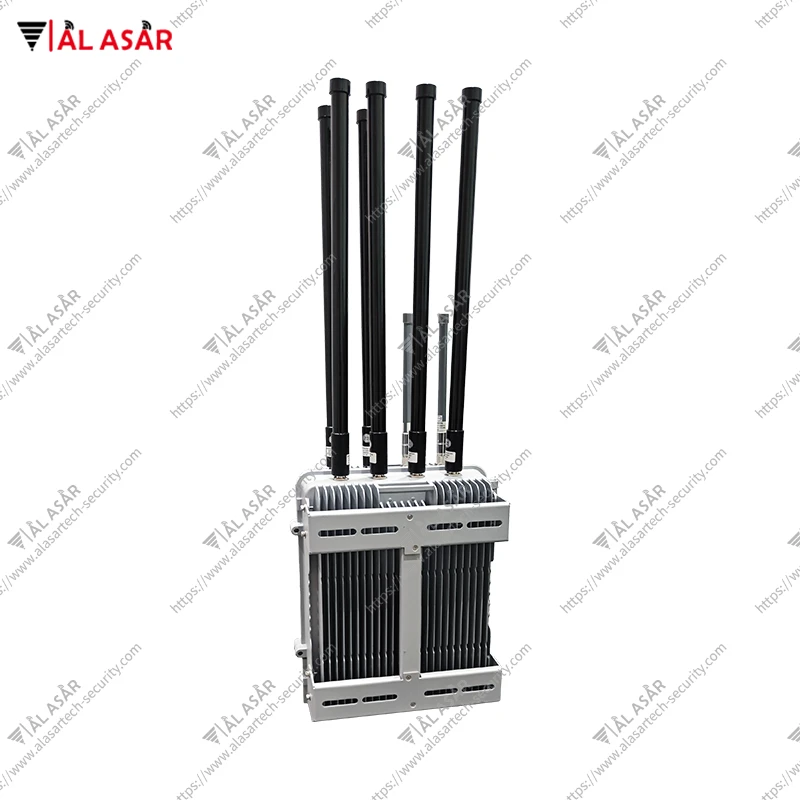

TDD Digital Jammer

מבוא מוצר

משבש דיגיטלי 4G/5G TDD הוא משבש שתוכנן במיוחד כדי לשבש את ההורדה של מערכת TDD (Time Division Duplex).

משבשי רדיו דיגיטליים TDD פולטים גלי רדיו באותו תדר כמו טלפונים ניידים ומכשירי תקשורת אלחוטיים, ויוצרים הפרעה אלקטרונית המונעת מטלפונים ניידים ומכשירים אחרים לקבל ולשלוח אותות בדרך כלל. המפתח הוא לזהות במדויק ולהפריע לאותות downlink ברצועת תדר ובזמן ספציפיים. ודא שאות ה-uplink פועל כרגיל מבלי להפריע לתחנת בסיס התקשורת. באופן ספציפי, המשבש הדיגיטלי TDD יקבע תחילה את טווח רצועת התדרים המשמשת את מערכת ה-TDD, ולאחר מכן יסנכרן עם משבצת הזמן של מערכת ה-TDD כדי להבטיח שהפרעות ב-downlink מבוצעות רק בתוך משבצת הזמן של ה-downlink. בדרך זו, ציוד המשתמש אינו יכול לקבל נתוני קישור מטה מתחנת הבסיס, ובכך להשיג את מטרת מיגון האות.

פס התדרים וסנכרון הזמן של מערכת ה-Jammer הדיגיטלי TDD מדויקים כדי למנוע הפרעה לתקשורת רגילה. משבשי TDD דיגיטליים משתמשים ברכיבי חומרה בעלי דיוק גבוה, כגון שעונים ומעגלי סנכרון בעלי דיוק גבוה, כדי להבטיח את דיוק הסנכרון. רכיבי חומרה אלו יכולים לספק אותות שעון יציבים ובקרת סנכרון מדויקת כדי להבטיח שהמשבש מסונכרן במדויק עם מערכת ה-TDD.

כאשר עוסקים בהתאמות פס התדרים והזמן של מערכת TDD, המשבש הדיגיטלי TDD צריך לאמץ אסטרטגיות תגובה מקיפות כגון ניטור וזיהוי בזמן אמת, עדכוני מסד נתונים של פס תדרים, יכולות התאמה דינמיות, טכנולוגיית סנכרון משבצות זמן, מנגנוני תגובה מהירה. , ואופטימיזציה של אלגוריתמים. אמצעים אלה פועלים יחד כדי להבטיח שהמשבש יכול לשמור על אפקט הפרעות יציב ומדויק כאשר הוא מתמודד עם שינויים במערכת ה-TDD.

תכונות

1. סנכרון זמן: יש לסנכרן את משבש האות עם משבצת הזמן של מערכת ה-TDD כדי להבטיח שהפרעות מתרחשות רק במשבצת הזמן למטה מבלי להשפיע על הקישור למעלה.

2. זיהוי אותות: טכנולוגיית ניתוח הספקטרום משמשת לניטור האות בזמן אמת כדי להבחין בין מאפייני האות מעלה ומטה. זהו שלב מרכזי בהשגת הפרעות מדויקות.

3. יצירת הפרעות: לאחר זיהוי זמן ה-downlink, משבש האות שולח אות הפרעה בפס התדרים המתאים. אות ההפרעה צריך להיות חזק מספיק כדי לכסות את אות ה-downlink, ובכך לחסום את ציוד המשתמש מלקבל את נתוני ה-downlink של תחנת הבסיס.

4. התאמה דינמית: משבצת הזמן של מערכת ה-TDD עשויה להיות קצרה מאוד, והמשבש הדיגיטלי של TDD צריך להיות בעל יכולת להגיב במהירות ודינמית וכן יכולות סנכרון ברמת דיוק גבוהה כדי להבטיח את הדיוק והיעילות של ההפרעה . .

5. ניטור בזמן אמת: משבצת הזמן של מערכת ה-TDD משתנה, ומתאים במהירות את תזמון השידור והתדר שלה לפי הצורך.

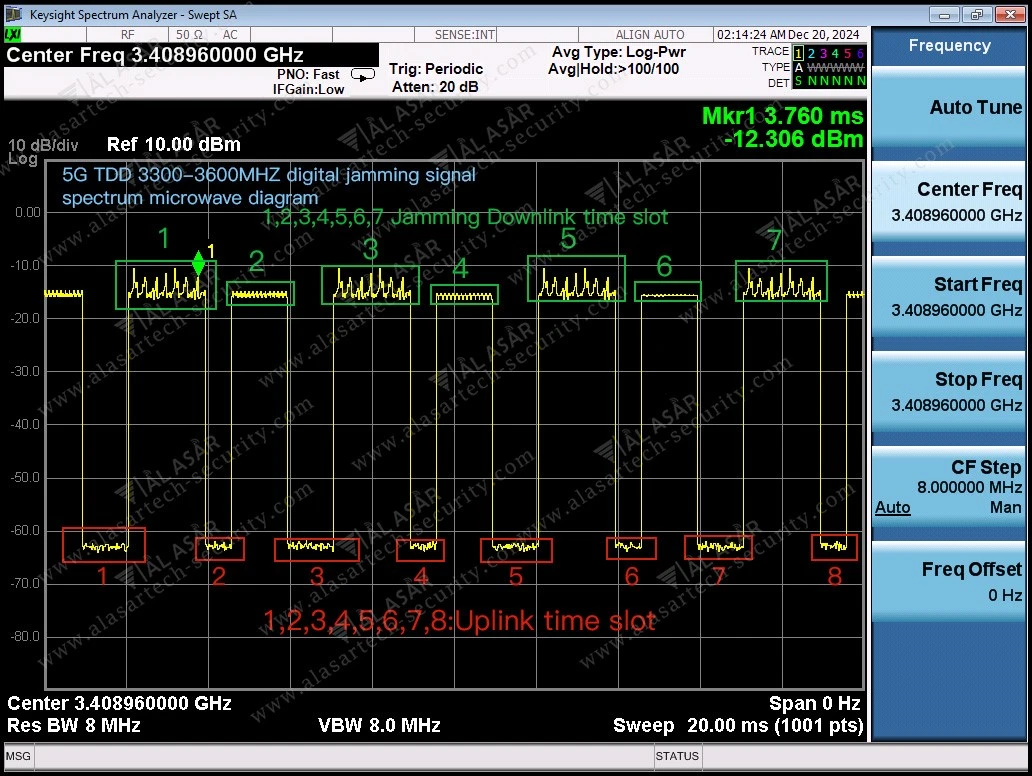

5G 3300-3600mhz5G TDD 3300-3600אות שיבוש דיגיטלי של MHZ דיאגרמת מיקרוגל בספקטרוםכתמונה הבאה.
