סקירה
שטח הכלא הוא 92,000 מ"ר, אורכו 460 מטרים ממזרח למערב ורוחבו 200 מטרים מצפון לדרום. יש גבעה מחוץ לגדר המזרחית. יש GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G תחנות בסיס על ראש הגבעה, ותחנת הבסיס היא קו ישר מהגדר. המרחק הוא כ-500 מטרים, ותחנות בסיס אחרות רחוקות יחסית מהכלא, והאות חלש. אותות תקשורת מכוסים הם GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
עיצוב כולל
1. שיטת הכיסוי של מיגון אותות הכלא
1) שלט רחוק IP עמיד למים בהספק גבוה 5 גרם ג'אמר טלפון סלולרי AAT-HPJ8-5G מארח פס יחיד משמש עם האנטנה הכיוונית המתאימה, והאנטנה הרב-כיוונית משמשת בעיקר לכיסוי מיגון שטח גדול;
2) השתמש בהספק נמוך מרובה תדרים אות נייד ציוד ג'אמר AAT-JPA-8H-10W בהספק נמוך כדי להשלים ולחזק חלק מנקודות הדליפה של המיגון הפגום בתוך המיגון בעל ההספק הגבוה הנ"ל.
2. עקרון בחירת האנטנה
1) על מנת להפחית את ההשפעה על פנים הכלא, במיוחד באזור הקצה של הכלא, נעשה שימוש בדרך כלל באנטנה כיוונית;
2) באזורים אחרים של הכלא, אנטנות רב-כיווניות משמשות בדרך כלל להרחבת אזור המיגון;
3) על פי טווח מיגון שונה, זווית, גובה, אורך ורוחב וכו ', גובה הקמת האנטנה וגורמים אחרים, בחר באופן סביר את תבנית הקרינה האנכית והאופקית ואת הפרמטרים הטכניים כגון רווח ונטייה של האנטנה.
3. בחירת מיקום זקפת האנטנה
1) שקול כי כיוון הקרינה של האנטנה המסוננת בטווח האפקטיבי תואם ככל האפשר את כיוון הקרינה של תחנת הבסיס;
2) לעשות שימוש מלא בחסימה של השטח והמבנים באתר כדי לבחור נכון את פרמטרי התבנית של האנטנה ולהפחית את ההפרעה לעולם החיצון.
4. ג'אמר אות טלפון ניפוי כוח פלט ניפוי כוח
התאם את עוצמת המיגון באופן סביר בהתאם לעוצמת האות ולאיכות האמיתית של הסצנה כדי להבטיח את אפקט המיגון ונסה לאזן אותו ככל האפשר על בסיס יתירות מסוימת.
5. תצורה של תחום תדרי פלט וספקטרום
על פי תחום התדרים ונקודת התדרים בפועל של האתר, מאומץ שילוב של פס צר ופס רחב. הנקודות העיקריות הן אותות חזקים מתחנת הבסיס הקרובה ביותר, אשר מוגנים על ידי המשרעת של הפס הצר. משרעת מסכת רוחב פס גדול.
6. כלא ג'אמר שילוב גמיש של מודולי מערכת
1) החלק הפנימי של המארח מורכב ממודולים שונים: ניתן לבחור באופן גמיש מודולים של רצועות תדרים שונות במודל של אותו מודל;
2) המארח והאנטנה מחוברים באמצעות כבל של 50 אוהם, ניתן להקים את האנטנה במיקום הטוב ביותר, והיא נקייה מאילוצים של מיקום המארח;
3) מארח יכול להשתמש במפריד ההספק להפצה מרובת אנטנות בהתאם לצרכים בפועל, ובכך לחסוך את כוחו של המארח ולהרחיב את טווח המיגון;
4) אנטנה יכולה גם להשתמש בקומביין כדי לשלב אותות יציאה שונים של מארחים מרובים באנטנה אחת לקרינה, ובכך להפחית את מספר האנטנות ולחסוך בעלויות.

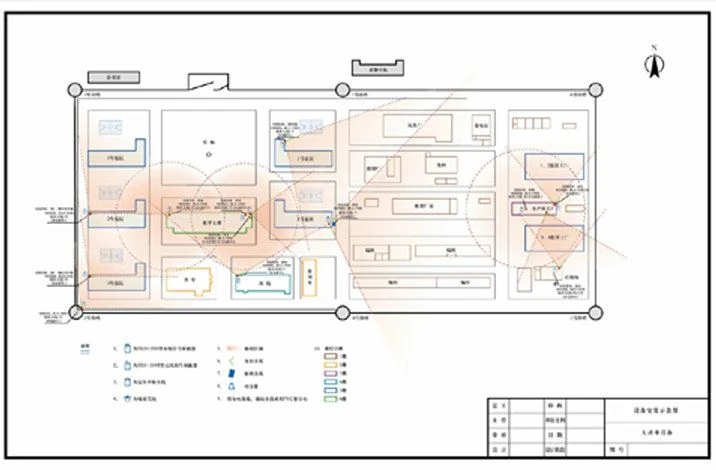

דיאגרמה סכמטית של התקנת ציוד ג'אמר בהספק גבוה

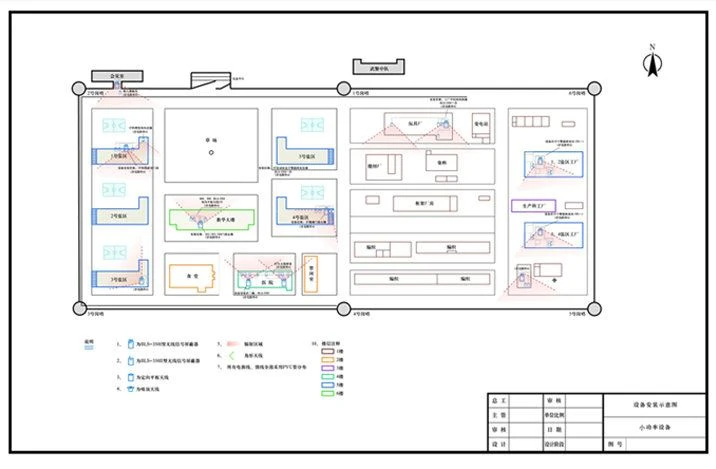

דיאגרמה סכמטית של התקנת ציוד פקק הספק קטן יותר
