מערכת זיהוי מזל"טים כף יד

גלאי מזל"ט כף יד:

מדריך שלם לזיהוי רחפנים נייד

גלאי מזל"ט כף יד הוא מכשיר נייד המשמש לאיתור וניתוח אותות בתדר רדיו הקשורים לכלי טיס בלתי מאוישים (מל"טים). בניגוד למערכות זיהוי רחפנים קבועות, גלאי רחפנים כף יד יכולים להינשא על ידי אנשי אבטחה ולהשתמש בהם לזיהוי נייד באזורים שונים.

גלאי רחפנים עם תדר רדיו כף יד יכולים לזהות אותות ממזל"טים מסוימים בדרגה-צרכנית, מל"טים מסוג FPV ומזל"טים בדרגה-תעשייתית. הם יכולים גם לנתח אותות מל"טים חשודים לא ידועים כדי לקבל מידע כגון מיקום המל"ט, מיקום הטייס ומזהה מרחוק.

一,כיצד פועלים גלאי מזל"ט כף יד?

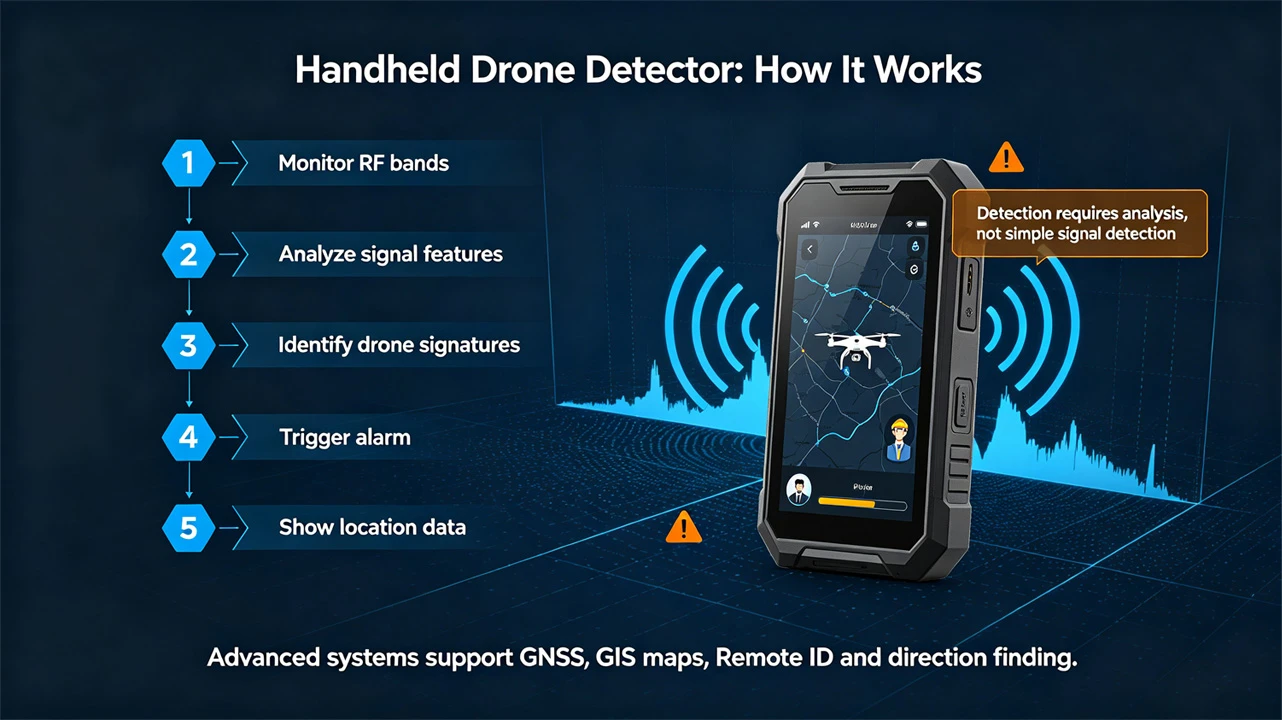

גלאי מזל"טים בתדר רדיו (RF) כוללים בדרך כלל את השלבים הבאים:

1. ניטור אותות RF:המכשיר עוקב באופן רציף אחר רצועת התדרים שנבחרה, ומחפש אותות אלחוטיים רבים שעשויים להתקיים במקביל בסביבה הסובבת, כגון Wi-Fi, Bluetooth, התקני תקשורת וציוד תעשייתי. זיהוי מזל"ט אינו פשוט "זיהוי אות RF והנחה שזה מזל"ט".

2. ניתוח אותות:ברגע שהמכשיר מזהה אות רלוונטי, הוא מנתח עוד יותר את מאפייני התדר, דפוסי האות ותכונות אחרות הקשורות לטכנולוגיית התקשורת של המל"ט הספציפי.

3. זיהוי מזל"ט:המכשיר משווה את תוצאות הניתוח עם מאפייני אותות רחפנים ידועים או מסד נתונים זיהוי. עבור דגמי מזל"טים נתמכים, המערכת יכולה לקבוע עוד יותר את הדגם או הקטגוריה שלה. מערכות מסוימות יכולות גם לזהות אותות הקשורים למזל"טים נפוצים של FPV ו-תעשייתיים.

4. אזעקות:כאשר המערכת מזהה אות רחפן רלוונטי או מזהה חשד לאות רחפן, היא תוציא אזעקה למפעיל. שיטות אזעקה כוללות התראות מסך, אזעקות קול והתראות רטט.

5. מיקום ומידע אחר:מערכות מתקדמות לזיהוי מזל"טים כף יד יכולות גם לשלב ניתוח תדרי רדיו עם GNSS, מפות GIS, זיהוי מרחוק ויכולות איתור כיוון. מפעילים מקבלים יותר מסתם התראה פשוטה של ​​"אותו מזל"ט"; הם מקבלים שפע של מידע על המצב באתר-.

2,אילו סוגי רחפנים יכוליםגלאי מזל"ט כף ידלְגַלוֹת?

יכולות הזיהוי בפועל תלויות בכיסוי התדר של המכשיר, בטכנולוגיית זיהוי האותות, בתצורת האנטנה, בסביבה ובמאפייני האות של מזל"ט המטרה. מערכות מודרניות לזיהוי מזל"טים כף יד יכולות בדרך כלל לזהות מספר סוגי מזל"טים.

1, מל"טים לצרכן:מל"טים לצרכן הם סוג נפוץ של מל"טים בסביבות ציבוריות ומסחריות. גלאי מזל"ט עם יכולות RFID מתאימות יכולים לזהות אותות מזל"ט צרכני נתמכים ולספק למפעילים מידע יעד רלוונטי.

מל"טים 2,FPV (רכב מודפס גמיש):מכשירים עם יכולות ניתוח RF מתאימות יכולים לנטר אותות FPV רלוונטיים, ולספק לאנשי האבטחה מודעות מצבית נוספת לפעילות רחפן FPV.

3, מל"טים תעשייתיים:מל"טים תעשייתיים כוללים מל"טים מרובי- רוטורים גדולים, מל"טים מטעמים ורחפנים VTOL (Vertical Take-Off and Landing) או מל"טים מורכבים-. גלאים כף יד המכסים מספר סוגי מל"טים יכולים לעזור לצוותי אבטחה לנטר יותר סוגי מל"טים, לא רק מל"טים לצרכנים.

4, אותות מזל"ט לא ידועים או חשודים:כמה מערכות מתקדמות לזיהוי מזל"ט הוסיפו יכולות זיהוי אות רחפן חשודות. תכונה זו יכולה לנתח פעילות בתדרי רדיו עם מאפייני תקשורת של מל"ט, ויכולה להנפיק אזעקת אות כטב"ם חשד למפעילים גם אם לא ניתן לזהות את הדגם הספציפי. אותות RF לא ידועים אינם מייצגים בהכרח מל"טים. זיהוי אות חשוד מתאים יותר כיכולת נוספת של מודעות למצב מאשר לסיווג אוטומטי של כל האותות הלא ידועים כמל"טים.

3,מהו זיהוי מזל"ט RF?

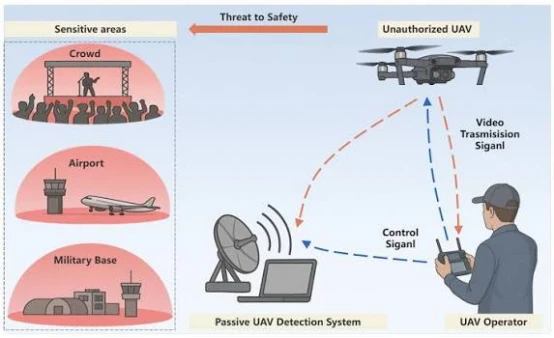

זיהוי מזל"ט RFמזהה פעילות בתדר רדיו (RF) הקשורה לרחפנים על ידי ניטור וניתוח אותות בתדר רדיו.

אחת התכונות העיקריות שלו היא שהוא יכול לנצל את האותות האלקטרוניים שנוצרו על ידי המל"ט כדי לסייע בזיהוי, במקום להסתמך לחלוטין על תצפית חזותית.

זה יכול להיות בעל ערך במיוחד במצבים שבהם:

• רחפנים קשים לצפייה בעין בלתי מזוינת;

• המפעילים נמצאים במרחק מהרחפן;

• מזג האוויר או תנאי התאורה פוגעים בתצפית החזותית;

• צוותי אבטחה דורשים יכולות זיהוי ניידות;

•אזורים גדולים או זמניים דורשים ניטור מזל"ט.

לזיהוי תדר רדיו (RF) יש גם מגבלות טכניות. לא כל המל"טים מייצרים אותות RF הניתנים לזיהוי בקלות, וסביבות אלקטרומגנטיות מורכבות מסביב יכולות להשפיע על יעילות הזיהוי. לכן, זיהוי RF צריך להיחשב בדרך כלל כחלק הכרחי ממערכת משולבת לזיהוי מזל"טים.

4,למה לבחור גלאי מזל"ט כף יד?

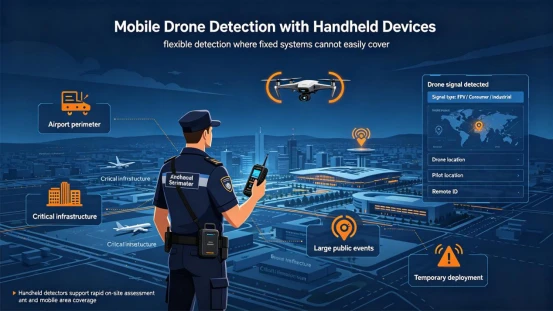

אחד היתרונות הגדולים ביותר של גלאי מזל"ט כף יד הוא הניידות שלהם.
מערכות זיהוי קבועות יכולות לכסות אזורים ספציפיים לתקופות ממושכות, אך התקני כף יד מאפשרים למפעילים לקחת את יכולות הזיהוי למקום שבו הן נחוצות.


זה מתאים ל:

1,סיורי אבטחה ניידים:אנשי הביטחון יכולים לשאת עימם את הגלאי במהלך הסיורים.

2,אירועים זמניים: אירועים גדולים עשויים לדרוש מעקב זמני של מזל"ט כאשר תשתית גילוי קבועה אינה מתאימה.

3,תחומי מפתח:צוותי אבטחה יכולים להשתמש בציוד נייד לזיהוי מזל"טים סביב מתקנים רגישים, אתרי תעשייה ואזורים מוגבלים.

4,פריסה מהירה:ניתן לפרוס מכשירי כף יד במהירות כאשר מזוהה פעילות פוטנציאלית של מזל"ט.

5,אינטגרציה עם מערכות איתור אחרות:ניתן להשתמש בהתקני זיהוי RF כף יד בשילוב עם מכ"ם קבוע, מצלמות, ציוד זיהוי אקוסטי או אחרזיהוי מל"טטכנולוגיות.

5,כיצד לבחור גלאי מזל"ט כף יד?

בבחירת גלאי מזל"ט כף יד, לא כדאי להתמקד רק בפרמטר אחד.

1. כיסוי תדרים

כיסוי תדרים הוא אחד האינדיקטורים החשובים ביותר עבור גלאי מזל"ט RF. טווח תדרים רחב יותר מאפשר למכשיר לנטר יותר סוגים של פעילות RF.

לדוגמה, ה-AAT-H3L-D תומך בזיהוי RF מ-70 מגה-הרץ עד 6000 מגה-הרץ, ומספק 12 פסי תדר מפתח לבחירה כברירת מחדל. בנוסף, ניתן להגדיר פסי תדרים אחרים בהתאם לצרכי הפרויקט.

2. מרחק זיהוי

מרחק הזיהוי מושפע ממספר גורמים, כולל:

•סביבה אלקטרומגנטית;

• כוח שידור יעד;

• תצורת אנטנה;

•מבנים ומכשולים;

• הפרעות RF סביבתיות.

מרחק הזיהוי הנומינלי של AAT-H3L-D הוא 1.5-2 ק"מ, אך הביצועים בפועל ישתנו בהתאם לסביבה ולעוצמת השידור היעד. יש להבין את המרחק הנומינלי של המוצר כהתייחסות למפרט טכני, ולא רק כמרחק שניתן להשיג בכל הסביבות.

3. יכולת זיהוי מזל"ט

פשוט זיהוי אותות RF לא תמיד מספיק. טובמערכת זיהוי מזל"טצריך גם לעזור למפעילים לקבוע אם האות קשור למל"ט, ובמידת התמיכה, לזהות עוד יותר את הדגם או הסוג של המל"ט.

4. מזהה מרחוק

עבור שידורי מזל"ט תואמים, זיהוי מרוחק יכול לספק מידע נוסף. מכשירים התומכים ברזולוציית מזהה מרחוק יכולים להשיג:

• מיקום מזל"ט;

• מיקום הטייס;

•מספר סידורי של מזל"ט;

• מידע זמין אחר על שידור.

5. מציאת כיוון

אם תרחיש היישום דורש קביעה נוספת של כיוון המקור של האות, ניתן לבחור מכשיר עם פונקציונליות של איתור כיוון. ה-AAT-H3L-D תומך באנטנה אופציונלית לאיתור כיוון, עם דיוק מציאת כיוון של כ-15 מעלות. זה עוזר למפעילים לקבוע את הכיוון המשוער של אות ה-RF שזוהה באתר-.

6. חיי סוללה וניידות

עבור יישומי אבטחה ניידים, משקל המכשיר, גודלו, חיי הסוללה ושיטות הנשיאה הם כולם חיוניים.

ה-AAT-H3L-D שוקל פחות או שווה ל-900 גרם ומודד כ-225 × 78 × 43 מ"מ (לא כולל אנטנה), עם חיי סוללה של יותר או שווה ל-6 שעות. הוא כולל גם קליפ-מהיר לשימוש עם ציוד טקטי של MOLLE.

7. הגנה חיצונית:מכשירים אלקטרוניים המשמשים בחוץ עלולים להיות מושפעים משינויי אבק, לחות וטמפרטורה.

ל-AAT-H3L-D יש דירוג הגנה IP55 וטווח טמפרטורות עבודה של -20 מעלות עד 50 מעלות.

7,AAT-H3L-D מאתר רחפן RF כף יד

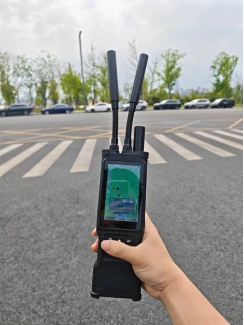

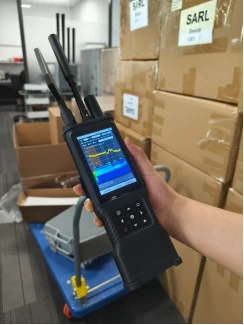

ה-AAT-H3L-D הוא אמזל"ט RF כף ידאיתור המיועד לזיהוי RF נייד של מזל"ט וניתוח אותות.

המכשיר משתמש בשיטת ניטור RF פסיבית, שאינה פולטת אותות RF באופן אקטיבי במהלך הזיהוי, מה שהופך אותו למתאים לתרחישי ניטור RF הדורשים צפייה נמוכה.

ה-AAT-H3L-D תומך בטווח תדרים של 70-6000 מגה-הרץ, ומספק 12 פסי תדר מפתח לבחירה כברירת מחדל. המכשיר יכול לזהות אותות רחפנים שונים, כולל רחפנים נתמכים לצרכן, מל"טים FPV ומזל"טים תעשייתיים טיפוסיים.

עבור דגמים מיינסטרים נתמכים, המערכת יכולה לנתח מידע נוסף כגון דגם מזל"ט, מספר סידורי, מיקום מזל"ט ומיקום טייס, תוך תמיכה בניתוח הודעות מזהה מרחוק.

המכשיר כולל מסך LCD צבעוני בגודל 4 אינץ' ומשלב מיקום GNSS, אינטראקציה של מפת GIS, זיהוי ספקטרום, אזעקות רטט וקול, ותומך באנטנות כיווניות אופציונליות.

8,מיפוי GNSS וניתוח ספקטרום

הערך המעשי של התקני זיהוי ניידים יכול להשתפר עוד יותר כאשר מידע זיהוי מל"טים משולב עם מידע מיקום גיאוגרפי וסביבה אלקטרומגנטית.

ה-AAT-H3L-D משלב פונקציות של מיקום GNSS ואינטראקציה במפת GIS, ומאפשר הצגת-זמן אמת של מיקום המכשיר ופעולות המפה על המסך.

1,פונקציות המפה העיקריות כוללות:

• מיקום GNSS בזמן-אמת;

• התקרבות למפה;

•מפת לווין;

•מפה סטנדרטית;

• מיקום ידני (הגדרת קווי רוחב ואורך);

•מצב זיהוי ופענוח

• גישה ל-DOA לממשק חיפוש הכיוון

•ייבוא ​​נתוני מפה לא מקוון.

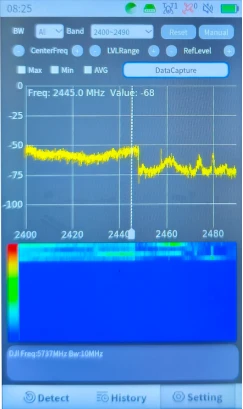

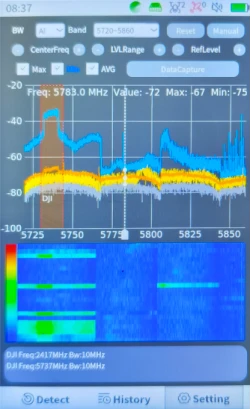

המכשיר תומך גם-בספקטרום בזמן אמת וזמן-תצוגת מפת תדרים.

2,פונקציות הספקטרום כוללות:

• התקרב והחוצה;

• החזקת ערך מקסימלי;

• החזקת ערך מינימלי;

•ניתוח תדירות-זמן.

ה-AAT-H3L-D יכול לשמש לא רק כגלאי מל"ט נייד אלא גם לניטור סביבת ספקטרום אלקטרומגנטי כף יד בסיסית.

9,תרחישי יישום של גלאי מל"ט כף יד

מערכות גילוי מל"טים ניידותניתן ליישם במגוון תרחישי אבטחה.

1,אבטחת אירועים-בקנה מידה גדול

צוותי אבטחה יכולים להשתמש בציוד זיהוי מל"טים כף יד באירועים חיצוניים, אצטדיונים, התכנסויות ציבוריות ואזורים מוגבלים זמנית.

2,סיורי ביטחון הציבור

אנשי אבטחה ניידים יכולים לשאת את הציוד במהלך הסיורים כדי לנטר פעילות פוטנציאלית של מל"טים, מבלי להסתמך לחלוטין על תשתית זיהוי קבועה.

3,הגנה על אזורי מפתח

מתקנים רגישים ואזורים חשובים יכולים להשתמש בזיהוי מל"טים ניידים כאמצעי טכני נוסף למודעות מצבית-נמוכה בגובה.

4,יישומים נגד-UAS

גלאי RF כף יד יכולים לשמש כרכיבי זיהוי וזיהוי במערכת Counter-UAS מלאה יותר.

חשוב לציין שזיהוי ושיבוש הם פונקציות שונות. האחריות העיקרית של גלאי מזל"ט היא לזהות, לנתח ולזהות פעילות פוטנציאלית של מזל"ט; עם זאת, אין זה אומר שלמכשיר עצמו יש יכולות חסימה או אמצעי נגד אחרים.

十,מסקנה: איך בוחרים את גלאי הרחפנים המתאים?

גלאי רחפנים כף יד מספקים לצוותי אבטחה יכולות זיהוי רחפנים גמישות, ניידות וניתנות לפריסה מהירה.

בעת בחירת ציוד, אל תתמקד רק בטווח הזיהוי. כיסוי תדרים, יכולות ניתוח אותות, זיהוי רחפנים, זיהוי מרחוק, זיהוי אות לא ידוע, איתור כיוון, מיפוי GNSS, חיי סוללה, רמת הגנה ויכולות אינטגרציה של המערכת כולם משפיעים באופן משמעותי על ערכו של הציוד ביישומים מעשיים.

לכל שאלה, צור איתנו קשר: info@alasartech-security.com
