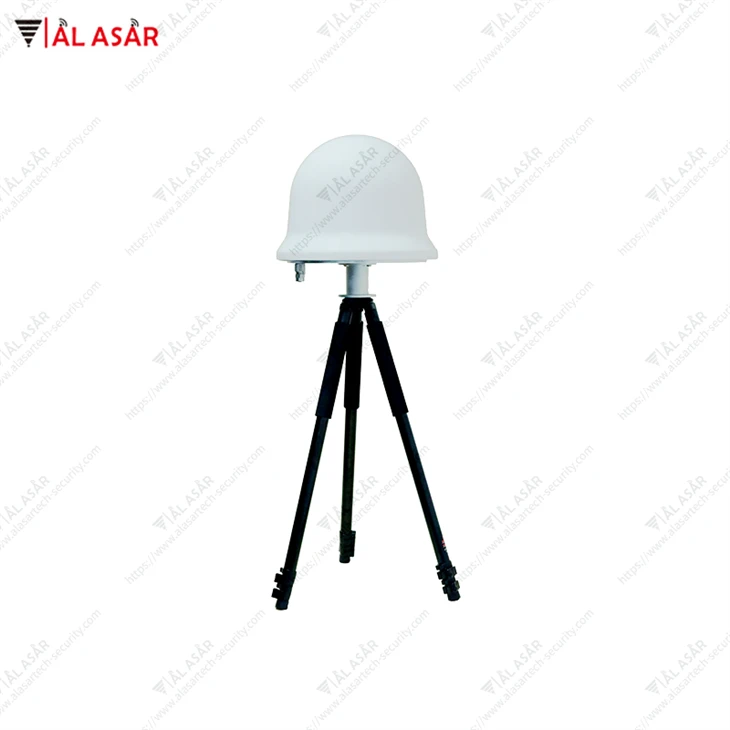

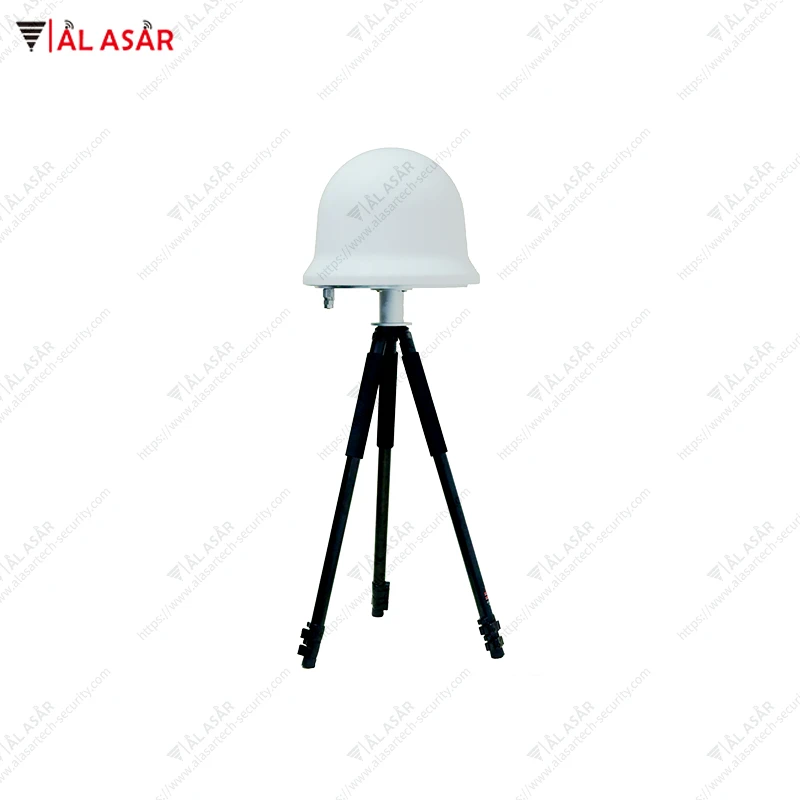

הצגת המוצר
מכשיר הטעיית הניווט של המל"טים מדמה ופולט אות פתיל ניווט של מל"ט התואם לחלוטין את האות של לוויין הניווט במסלול, ומזייף את המיקום, המהירות והזמן של המל"טים.
בשילוב עם מידע המיקום והמסלול בזמן אמת של המל"ט המסופק על ידי מכ"ם וציוד גילוי אחר, המערכת מתאימה באופן דינמי את קואורדינטות מיקום הפיתוי כדי לגרום למל"ט לטוס למקום ייעודי ולנחות.
מכשיר ההטעיה לניווט מל"ט מורכב ממארח, ספק כוח ופלטפורמת תוכנת ניהול.
Mפונקציה אחת
המערכת יכולה לפתות את המיקום של רחפנים המסתמכים על מערכות ניווט לווייניות BDS/GPS/GLONASS/GALILEO. באמצעות הטעיית מיקום ושיטות אחרות, הוא יכול להשיג את המטרה לאלץ את המל"ט לנחות, להרחיק אותו, לפתות אותו למקום ייעודי ולמנוע ממנו להמריא בתוך אזור ההגנה.
⚫ עם הגנה אוטומטית למרחקים ארוכים, לכל מזג אוויר, נגד מל"טים
⚫ עם פונקציות כמו נחיתה כפויה, גירוש כיווני, השראת כיוון, ואי-טיסה
⚫ עם פונקציה של הגנה מפני נחילי מזל"טים
⚫ יכול לפלוט אותות פיתוי המאפשרים למל"טים לבצע תנועה מעגלית, תנועה ליניארית, תנועה אחידה, תנועה במהירות משתנה, תנועה מעוקלת ומסלולים אחרים
⚫ השהיה של ערוץ אות הלוויין מתכוונן כך שיתאים לרדיוס הפיתוי על מנת להשיג את אפקט הפיתוי הטוב ביותר
⚫ מקלט לווין משולב, מסונכרן עם הזמן של הלוויין במסלול
⚫ עם פונקציות בדיקה עצמית ופלט סטטוס, הוא מדווח אוטומטית למערכת הפיקוד והבקרה כאשר מתרחשת תקלה
⚫ כוח פלט מתכוונן, התאמת מרחק הגנה
⚫ בקרת פרמטרים ופונקציות תומכים בפרוטוקול עגינה של ממשק, תמיכה באינטגרציה של מערכת ופיתוח משני
⚫ עם היכולת לחבר מכשירים מרובים לאינטרנט, ניהול היררכי ובקרה אזורית והגנה
⚫ עם הפונקציה של קישור עם זיהוי ספקטרום, ציוד דיכוי הפרעות ומכ"ם, הוא יכול להשיג פעולה בלתי מאוישת של 24-שעה
⚫ תוכנה: ספק פרוטוקול ממשק לפיתוח משולב
אינדיקטורים טכניים
לוח ההטעיה הניווט תומך בסימולציה של אותות ניווט לווייני GPS, BDS, GLONASS ו-GAL. מדדי הביצועים הם כדלקמן:
תדר קליטה ושידור אותות: תדר בחירת המשתמש
רשימת תצורת תדר אותות המוצר
|
מערכת לווין |
פס תדרים |
נקודת תדר מרכזית (MHz) |
רוחב פס |
|
נקודת תדר סטנדרטית |
|||
|
BDS |
B1I |
1561.098 |
±2.046 מגה-הרץ |
|
ג'י.פי. אס |
L1 C/A |
1575.42 |
± 1.023 מגה-הרץ |
|
GLONASS |
L1 |
1602 |
1598.0625-1605.375 מגה-הרץ |
|
נקודת תדר אופציונלית |
|||
|
ג'י.פי. אס |
L2 |
1227.6 |
±1.023 מגה-הרץ |
|
BDS |
B1C |
1575.42 |
±16.368 מגה-הרץ |
|
B2I |
1207.14 |
±2.046 מגה-הרץ |
|
|
B3I |
1268.52 |
±10.23 מגה-הרץ |
|
|
GLO |
L2 |
1246 |
1242.9375-1248.625 מגה-הרץ |
|
GAL |
E1 |
1575.42 |
±12.276 מגה-הרץ |
⚫ הספק פלט אות בכל נקודת תדר: פחות או שווה ל--5dBm
⚫ טווח התאמת הספק: 80dB
⚫ רזולוציית התאמת הספק: 0.5dB
⚫ דיוק הדמיית מיקום: פחות או שווה ל-1 מטר
⚫ דיוק מהירות: פחות או שווה ל-0.5m/s (RMS)
⚫ דיוק סנכרון זמן:<20ns
מחווני ביצועים גרסת 4 נקודות תדר
|
לא. |
פריט |
מפרט טכני |
|
1 |
סובלנות לתדרים |
<±2*10-6 |
|
2 |
הועבר מזויף |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
טווח תדרים (MHz) |
GPS L1:1574.40~1576.44 BDS B1:1559.05~1563.14 GLO L1:1597.55~1605.89 GAL E1:1563.14~1587.70 |
|
4 |
רוחב פס תפוס (MHz) |
GPS L1: פחות או שווה ל-2.046 BDS B1: פחות או שווה ל-4.092 GLO L1: פחות או שווה ל-8.34 GAL E1: פחות או שווה ל-24.552 |
|
5 |
דיכוי מחוץ לפס |
±200KHz פחות או שווה ל-40dB, ±500KHz פחות או שווה ל-45dB |
|
6 |
כוח מקרין איזוטרופי שווה ערך |
20W |
|
7 |
מרחק הגנה אקטיבי |
רדיוס 5-8ק"מ |
|
8 |
התחל אפקט |
＜10s |
|
סנכרון אותות |
דיוק סינכרון של אות ניווט לווייני מדומה 3 דקות ＜1נו |
|
|
10 |
פונקציית תקשורת נתונים מוצפנת מאובטחת |
תומך בהעברת נתונים בין מודול תקשורת הנתונים המוצפנת המאובטחת לפלטפורמת ניהול המידע, ועומד בדרישות של "פרוטוקול ממשק נתונים של מכשירי רדיו בלתי מאוישים של כלי טיס בלתי מאוישים_לבדיקה" |
|
זמן תגובה שולל |
<10s (within effective range) |
|
|
זווית פיתוי יעילה: |
אופקי: 360 מעלות, אנכי: 0-90 מעלות |
|
|
מספר המל"טים שיש להתנגד בו זמנית |
ללא הגבלה |
|
|
יכולת הסתגלות לטמפרטורה |
טמפרטורת עבודה: -40 מעלות -+70 מעלות , טמפרטורת אחסון: -50 מעלות -+80 מעלות |
|
|
הסתגלות לחות יחסית לחות |
10%~75% (22 degrees), >=95% (45 מעלות) |
|
|
רֶטֶט |
הביצועים נגד רטט עומדים בדרישות של סביבת תחבורה כביש משאית ב-GJB 150.16A-2009 |
|
|
דרגת הגנה |
IP65 |
|
|
כיתה חסינת פיצוץ |
EX nA IIC T6 Gc |
|
|
ביצועי הגנת ברקים |
עומד בדרישות של רמה 3 ב-GB/T17626.5-2019 |
|
|
ספק כוח |
AC 220V |
|
|
שלט רחוק |
RJ45 |
|
|
מֵמַד |
411 × 411 × 370 מ"מ (ללא טריופ) |
|
|
מִשׁקָל |
15 ק"ג |
