1, סקירה כללית

הציוד המשולב לזיהוי ובקרה של רחפנים AAT-DJ-TJ203 משלב יחידות זיהוי, מיקום ואמצעי נגד, שיכולים להשיג זיהוי, זיהוי, מיקום, מעקב וסילוק הפרעות של מל"טים פולשים. מכשיר זה יכול לנטר את המספר הסידורי, הדגם, המיקום (קו אורך, קו רוחב, אזימוט), מהירות, גובה, נקודת המראה, נקודת חזרה, מסלול, מיקום שלט רחוק (קו אורך, קו רוחב, אזימוט) ומידע רב ממדי אחר של מזל"טים בטווח הניטור באמצעות ניתוח עמוק וכריית נתונים של אותות מזל"ט. הציוד מאמץ עיצוב תעשייתי משולב, בעל מראה פשוט ונסתר, יכולת הסתגלות סביבתית חזקה, שיטות פריסה גמישות וניתן להתקנה ולהקמה ברכב או קבוע.

מכשיר זה מתאים לאבטחה בגובה נמוך בתרחישים כגון תמיכה באירועים-בקנה מידה גדול, סיורי ביטחון ציבוריים, הגנה על גבולות, הגנה נלווית על דמויות פוליטיות, אזורי ניהול צבאיים, פארקים של כוח ופטרוכימיה ושדות תעופה. זה יכול לעבוד במצב לא מקוון על מכונה אחת, לפרוס בצורה גמישה ומהירה, ולהגיב בגמישות, לענות על הצרכים של תרחישים שונים.

Drone detection

2, הרכב מוצר

מוצר זה מורכב בעיקר מחמישה חלקים: מארח ציוד, קופסת חשמל, תושבת, חוט-כבד, ואביזרים, כפי שמוצג בטבלה למטה:

טבלה פרטי הרכב החומרה של המוצר

מספר סידורי	שם המכשיר	מִספָּר	יְחִידָה
1	מארח מכשיר	1	יח'
2	תיבת חשמל	1	יח'
3	קו עומס כבד	1	יח'
4	תְמִיכָה	1	יח'
5	חלקים	1	יח'

3, פונקציה

זיהוי מזל"ט:הוא יכול לזהות ולזהות את המותג, הדגם, התדירות ומידע אחר של מל"טים פולשים.

מיקום מזל"ט:הוא יכול לאתר את מידע המיקום של סדרת הרחפנים של DJI, ולהציג בזמן אמת את מיקום הרחפן בזמן-(קו אורך ורוחב), מידע אזימוט, מידע מרחק (מרחק מהמל"ט למיקום הציוד), מהירות, גובה וכו'.

מיקום יד מעופפת:הוא יכול לאתר את מידע המיקום של היד המעופפת של כלי הטיס הבלתי מאויש של DJI, ולהציג את מיקום-הזמן האמיתי (קו אורך ורוחב), מידע אזימוט ומידע מרחק של היד המעופפת (שלט רחוק) ביחס למיקום הציוד.

זיהוי קוד זיהוי ייחודי:זה יכול לזהות את המספר הסידורי הייחודי של המל"ט מסדרת DJI ולאשר את פרטי הזיהוי הייחודיים של המל"ט.

זיהוי ופגיעה משולבים:המכשיר יכול לתקוף אוטומטית את המל"ט לאחר זיהוי וזיהויו.

מעקב אחר מסלול מרובה מטרות:מסוגל להשיג מיקום ומעקב של מזל"ט מרובה מטרות, תוך הצגת מסלולי טיסה מרובים של מזל"ט.

Drone jamming

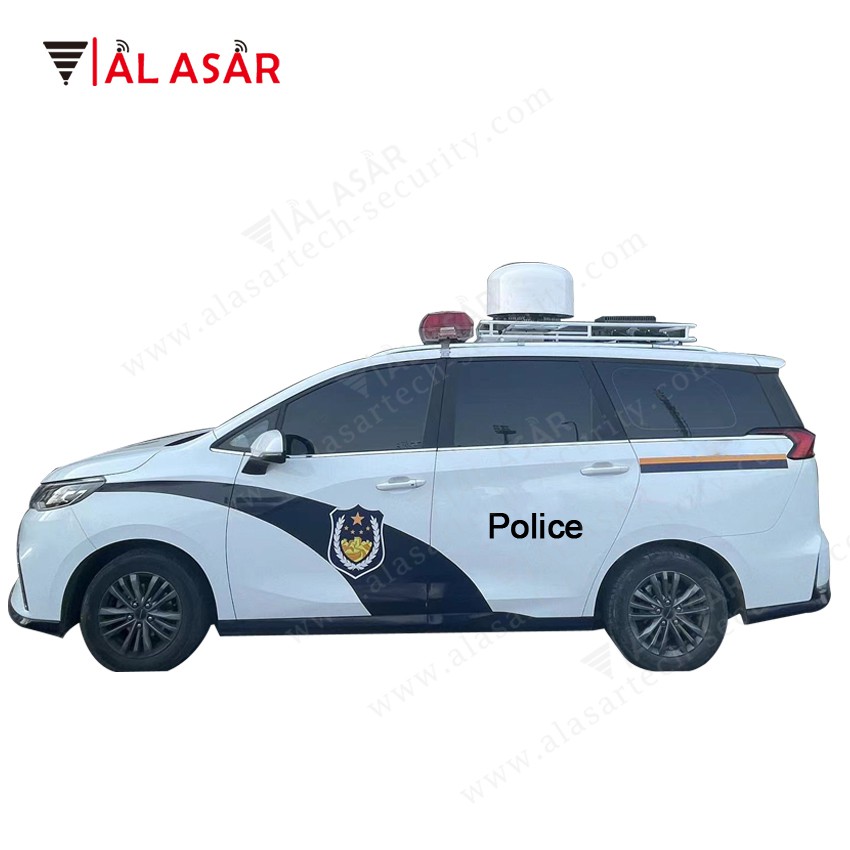

4, תפקוד מערכת זיהוי מזל"ט רכוב על רכב

רשימת שחור ולבן:הוא יכול להבחין בין מל"טים שיתופיים ללא-שיתוף פעולה, והמכשיר לא ישמיע אזעקה בעת זיהוי מל"טים שיתופיים. זה יכול גם לתייג מל"טים שיתופיים עם אמון.

אזעקת חדירה:כאשר מתגלה פלישת מזל"ט, תופעל אזעקה קולית או חזותית.

השמעת מסלול:תמכו בהשמעת מסלול טיסת מזל"ט, סייעו לאנשי אבטחה בניתוח נתוני טיסה היסטוריים של מזל"ט.

שיא זיהוי:רשימת רשומות הזיהוי יכולה לשמור רשומות זיהוי היסטוריות, כולל מידע רב מימדי כגון מספר סידורי של מזל"ט, דגם, תדירות וכו'.

ניתוח הדמיית נתונים ומידע:תמכו בניתוח סטטיסטי בזיהוי מל"טים ובנתוני טיסה, שניתן להציג באמצעות שיטות הדמיה כגון דיאגרמה תרמית ותרשים קו;

מפה אלקטרונית:תומך בהחלפת מפות אלקטרוניות, כולל Gao de, Bing, Baidu וכו'.

5, תכונות מוצר

עיצוב משולב:כל מודולי העבודה של הציוד משולבים בכיסוי מגן, שמאמץ עיצוב התנגדות רוח נמוכה כדי לשמור על יציבות ובטיחות הרכב בתנועה-במהירות גבוהה;

תפעול נייד:לציוד יש את היכולת לזהות ולנטר רחפנים במהלך-תנועה במהירות גבוהה;

כל דגמי הזיהוי:המערכת יכולה לזהות ולזהות מותגים נפוצים של רחפנים כגון DJI, AUTEL, Dahua, YUNEEC, כמו גם את הרוב המכריע של הדגמים בשוק כגון מכונות מעבר-מעצמן ומכונות WiFi;

זיהוי פסיבי:הציוד אינו פולט אותות אלקטרומגנטיים, אין לו זיהום סביבתי אלקטרומגנטי וידידותי לסביבה;

שלושה מוכנות-מסביב:הציוד פועל ברציפות ביום ובלילה במשך 7*24 שעות, 24/7 (מתאים לסביבות אלקטרומגנטיות מורכבות וסביבות מזג אוויר קשות), ומספק אבטחה מקיפה (זיהוי 360 מעלות של חדירת מזל"ט) באזור הליבה;

רשת מרובת-יחידות:ניתן לחבר התקנים לפלטפורמת הבקרה האחורית באמצעות רשת, והרשת מרובת-היחידות עונה על הצרכים של כיסוי שטח גדול.

6, פרמטרים של אינדקס מוצר

6.1 מדד ביצועים

אינדיקטורים לביצועי מוצר - מיקום זיהוי

מִספָּר	מַדָד	פָּרָמֶטֶר	הערות
1	איתור וזיהוי סוגי רחפנים	מל"טים מסדרת DJI, FPVs, Xiaomi, Yuneec, Hubsan, Hubson, Powervision, Tello וכו'.
2	דגמי מזל"טים הניתנים למיקום	DJI mavic, air, mini, FPV, avata. וכו
3	פס תדר זיהוי	100MHz~6GHz
4	מרחק זיהוי ומיקום	1~5 ק"מ	תלוי בסביבה
5	גובה זיהוי	0m~1000m
6	מספר מטרות שניתן לזהות בו זמנית	גדול או שווה ל-10 גיחות
7	מסוגל לעקוב והצגת מסלולי מזל"ט בו זמנית	גדול או שווה ל-5 רצועות
8	שגיאת אזימוט	פחות או שווה למעלה אחת (RMS)
9	דיוק מיקום	פחות או שווה ל-10 מ'
10	שיעור הצלחה בזיהוי	גדול או שווה ל-99%
11	זיהוי זמן תגובה	פחות או שווה ל-3 שניות

אינדיקטורים לביצועי מוצר - תגובה

מִספָּר	מַדָד	פָּרָמֶטֶר	הערות
1	מצב פעולה	דיכוי שיבוש רדיו
2	מושא פעולה	שידור תמונת מל"ט, קישור בקרת טיסה, אות ניווט
3	פס תדר פעולה	900MHz, 1.5GHz, 2.4GHz, 5.8GHz ועוד פסי תדרים נפוצים עבור כלי טיס בלתי מאוישים, הניתנים לשליטה עצמאית ולשילוב לפי הצורך
4	הפוך מרחק	1.5 ק"מ-2 ק"מ (ייתכנו כמה הבדלים בהתאם לסביבה ולדגם)	תלוי בסביבה
5	מצב מונה	כיווני וכל-כיווני
