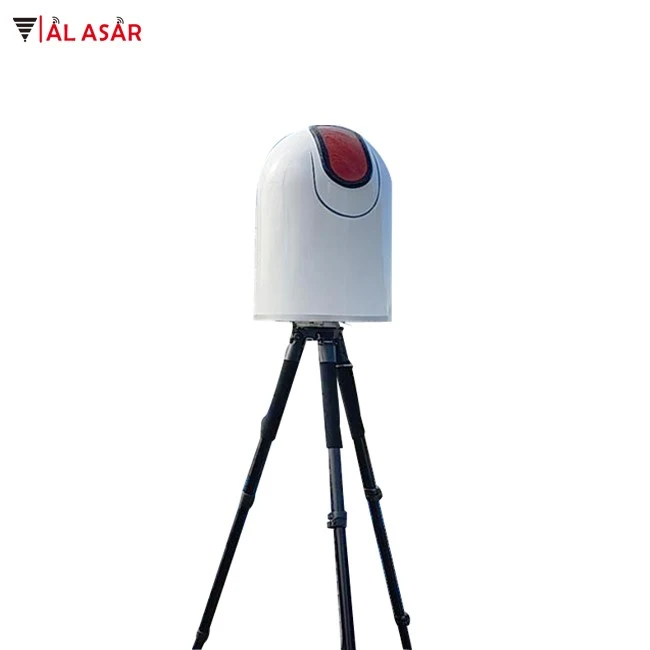

מערכת לזיהוי רחפנים נגד רחפנים

פריט

פרמטרים

יחידת משנה של ציוד איתור ושיבוש

טווח תדרי מקלט זיהוי 1.1: 10 מגה-הרץ ~ 6 ג'יגה-הרץ

רוחב פס 1.2 בזמן אמת: 480 מגה-הרץ

1.3 ארבע רצועות הפרעה

1.3.1 900-930 מגה-הרץ (רחפן תעשייתי) 20W

1.3.2 1559-1610 מגה-הרץ (הפרעות GPS) 10W

1.3.3 2400-2485 מגה-הרץ 25 ואט

1.3.4 5725-5850 מגה-הרץ 50 ואט

1.4 מרחק זיהוי ושיבוש

1.4.1 מרחק זיהוי: 3-5 ק"מ (סביבה עירונית); 6-12 ק"מ (סביבה פרברית פתוחה במיוחד)

1.4.2 מרחק שיבוש: 1-1.5 ק"מ (גובה 100 מטר);

1.5 דיוק בזיהוי: 9.3° (נתוני דוח בדיקה)

1.6 אנטנה

טווח תדרים של 1.6.1: 380 מגה-הרץ-6 ג'יגה-הרץ

זווית זיהוי אופקית 1.6.2: 0°- 360°

1.6.3 זווית זיהוי אנכית: -30° - +90°

1.7 המכונה כולה (המכשיר הוא התקן זיהוי ואמצעי נגד משולב)

1.7.1 צריכת חשמל מרבית: 300 ואט

1.7.2 טמפרטורת עבודה: -20°~+60°

1.7.3 טמפרטורת אחסון: -40°~+70°

1.7.4 משקל: 12.25 ק"ג

1.7.5 גודל: קוטר 400mm * גובה 555mm

סוגריים מרובעים של אנטנה

2.1 משקל:4.32 ק"ג

2.2 גודל: קוטר 260 מ"מ* גובה סגור 923 מ"מ

מחשב

מחשב נייד, עכבר, מתאם, כבל רשת. (ניתן לחבר אותו לצג HDMI של הבקרה המרכזית)

תוכנות ופונקציות של מערכת ספקטרום

4.1 זיהוי ומיצוב רחפנים: באמצעות זיהוי ספקטרום רדיו, הוא יכול לזהות ולאתר 8 דגמי מזל"ט בו זמנית, להקפיץ באופן אוטומטי את חלון תוצאת האיתור, לזהות את תמונת הרחפן, להציג את דגם הרחפן, אזימוט, להשתמש בתדירות, רמה ומרחק, היעלמות הרחפן מנקה ומסדרת מחדש באופן אוטומטי את תוצאות הזיהוי.

4.2 זיהוי ומיצוב מהירים: זמן זיהוי<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 רשימת תוצאות הזיהוי: הרשימה תציג את הרחפן ואת פרטי הדגם, הזמן, האזימוט והמרחק, וניתן לייצא אותה כדו"ח.

4.4 מיקום של תחנה אחת: באמצעות זיהוי ספקטרום רדיו, ניתן למדוד בערך את המרחק בין הרחפן למפעיל באמצעות אלגוריתמים מורכבים בתנאים של תחנה אחת ומיקום אחד.

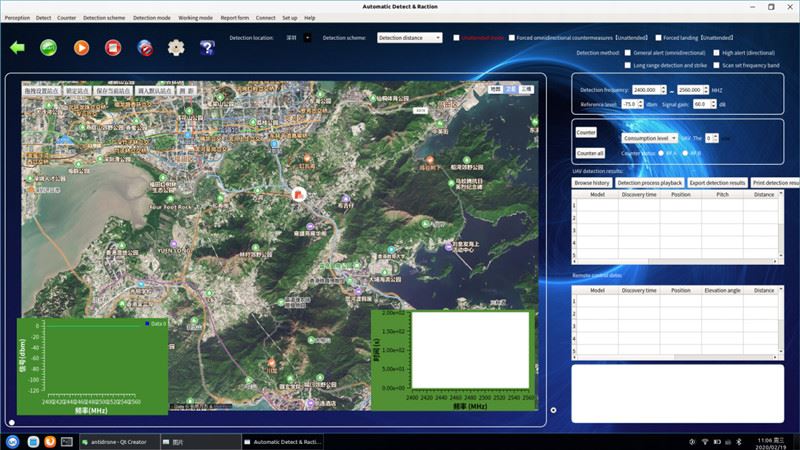

פונקציית תצוגה של מפה 4.5: הצג את מיקום הרחפן והמפעיל במפה דו-ממדית (תלת-ממדית) והצג נתונים כגון קו רוחב, קו אורך ומרחק. פונקציית תצוגת מפה: הצג את מיקום הרחפן והמפעיל במפה דו-ממדית (תלת-ממדית) והצג נתונים כגון קו רוחב, קו אורך ומרחק.

4.6 ניתן להגדיר את זווית האיתור וההגנה: על פי המצב הגיאוגרפי שזוהה, אם יש הר גבוה או בניין רב קומות מאחור, ורק הרחפן מלפנים צריך להיות מוגן, ניתן להגדיר את טווח הזווית של ההגנה באופן שרירותי, אשר יכול לחסל ביעילות את הזווית הכוזבת הנגרמת על ידי השתקפות אותות.

4.7 כיול מרחק: בסביבות אלקטרומגנטיות שונות, יהיו שגיאות במרחק הזיהוי. המערכת יכולה לספק זיהוי כיול מרחק, לאפשר לרחפן לטוס 100 מטר במרחק של 500 מטר, והמערכת תכייל באופן אוטומטי את מרחק הזיהוי כדי להפוך את הזיהוי מדידת המרחק מדויקת יותר.

4.8 ניתן להגדיר את רצועת תדרי הזיהוי: על פי רצועת התדרים בפועל המשמשת את הרחפן, ניתן להזין ולערוך את רצועת תדרי הזיהוי כדי להפוך את הזיהוי ליעיל יותר, ואין צורך לסרוק את כל רצועות התדרים לזיהוי.

4.9 זיהוי רצועות בתדר מלא: רצועת התדרים שזוהתה על ידי ציוד המערכת היא מ- 10MHz-6GHz, ורצועת תדר הכיסוי של האנטנה היא 380 מגה-הרץ-6GHz. זה שומר על שטוחות רווח טוב בכל רצועת התדר. רווח האנטנה הוא מ- 5dBi-8dBi, אשר יכול להסתגל ליותר משלוש מאות MHz. זיהוי מטוסים לא מאוישים בכל רצועות התדרים הנפוצות של 6GHz, ניתן לזהות גם תדרים מתחת ל- 380MHz, ומרחק הזיהוי מופחת.

4.10 השלט הרחוק הוא פונקציית מיקום הטייס: במהלך תהליך האיתור, המערכת תזהה ותאתר את אות השלט הרחוק תוך זיהוי ואיתור כל מיני רחפנים, שהיא פונקציית מיקום הטייס. המדידה בפועל גדולה בטווח הנראה לעין. מרחק זיהוי ומיקום שלט רחוק של מזל"ט שינג'יאנג הוא > 800 מטר

4.11 אמצעי נגד הצמדה חכם: על פי רצועת התדרים והאזימוט של המזל"ט שזוהה, אתה יכול לבחור איזה מזל"ט להתמודד. המערכת תבחר באופן אוטומטי את רצועת התדרים עבור אמצעי נגד, ותשדר אותות באופן אוטומטי באזימוט שזוהה. אמצעי נגד, יעילות אמצעי הנגד ניתן להגדיל על ידי 4 ~ 6 פעמים, וזה יכול למנוע את כל רצועות התדר ואת כל הזוויות להיות מועבר, אשר לא יפגע WiFi רגיל ותקשורת אחרת, ובטעות לפגוע במטוסים ברשימה הלבנה.

4.12 הקלטת תכונות דגם: עבור דגמים חדשים, המערכת יכולה להקליט נתוני תכונות של שידור תמונה ודילוג תדירות, להקליט באופן אוטומטי ולהציץ באופן אוטומטי תפריט לאחר ההקלטה, והיא יכולה לזהות באופן אוטומטי את הדגם בפעם הבאה. פונקציית ההקלטה המיוחדת יכולה להתאים את עצמה לצרכי הזיהוי של כלי טיס בלתי מאוישים ברמה תעשייתית.

4.13 פונקציית הנחיית קול: המערכת תשמיע באופן אוטומטי מידע התראה מיידית ופעולות מפתח。

4.14 פונקציית מיקום עצמי של ציוד: למערכת יכולות מיקום כפולות של GPS וביידו, כמו גם מיקום משלה. זה לא צריך להתאים באופן ידני את אזימוט, ואת המיקום ניתן להציב באופן שרירותי.

4.15 זיהוי משולב ואמצעי נגד ואנטנות: ציוד המערכת שונה מציוד זיהוי והגנה קונבנציונלי, אך משלב זיהוי, אמצעי נגד ואנטנות פס מלא. הוא קומפקטי וקל לשימוש, יציב ואמין, קל לשימוש ומתאים לפריסה מהירה.

דגם 4.16 כולל זיהוי אוטונומי אווירי: עבור דגם הרחפנים שאין למערכת, למערכת יש פונקציה של למידה אוטונומית וזיהוי ושיפוט, והיא מוצגת כמודל לא ידוע. אם אתה מכיר את הדגם, ניתן לאחסן אותו באופן אוטומטי במערכת, ובפעם הבאה שהוא מזוהה כמודל, ניתן לזהות ולמקם את כלי הטיס הבלתי מאוישים שהורכבו באופן בלתי חוקי.

4.17 זיהוי ומיצוב של רחפנים ברמה תעשייתית: תכנון אלגוריתם הספקטרום החכם המיוחד עולה על ציוד גילוי כללי ויכול לזהות ולאתר רחפנים ברמה תעשייתית, אפילו רחפנים מורכבים, המתאימים יותר למניעה ובקרה של פיגועים.

4.18 פתחו פונקציית הקלטת תכונת אות רחפן מדגם חדש: עבור אותות הרחפנים המתפתחים ומשתנים ללא הרף, ניתן להשתמש בשיטת ההקלטה כדי להגדיל ברציפות את נתוני מסד הנתונים כדי להבטיח שהציוד לא יפגר במשך זמן רב.

4.19 פונקציית תיאור מסלול DRONE, שאילתת תוצאות זיהוי היסטורית, פונקציית תוכנה ועדכון נתונים וכו '.

4.20 תמיכה בפונקציית הפעלה ובקרה מרחוק של VPN
